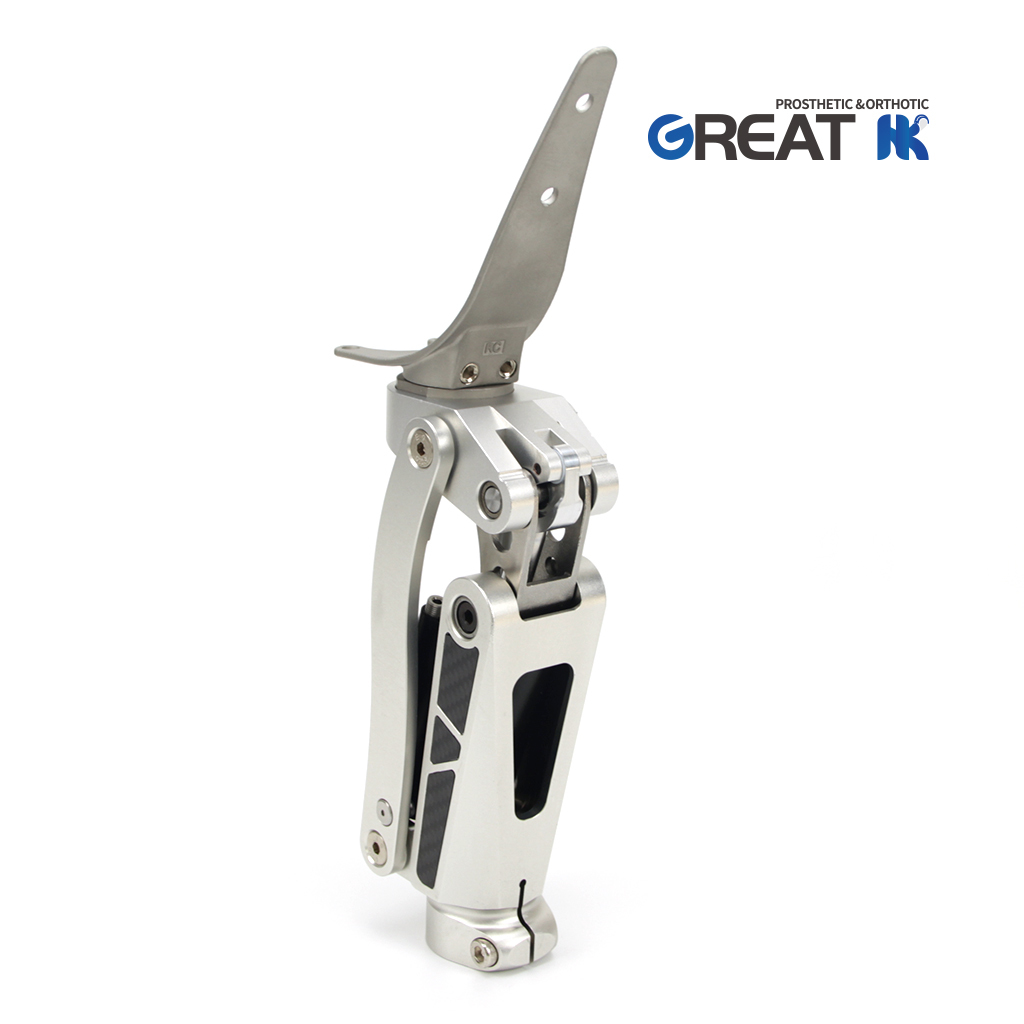

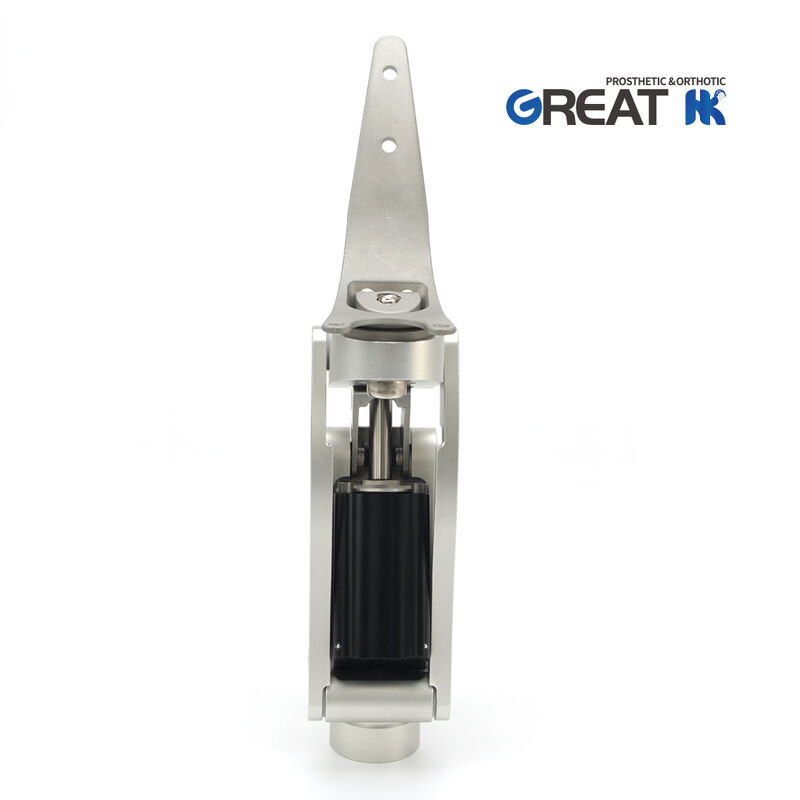

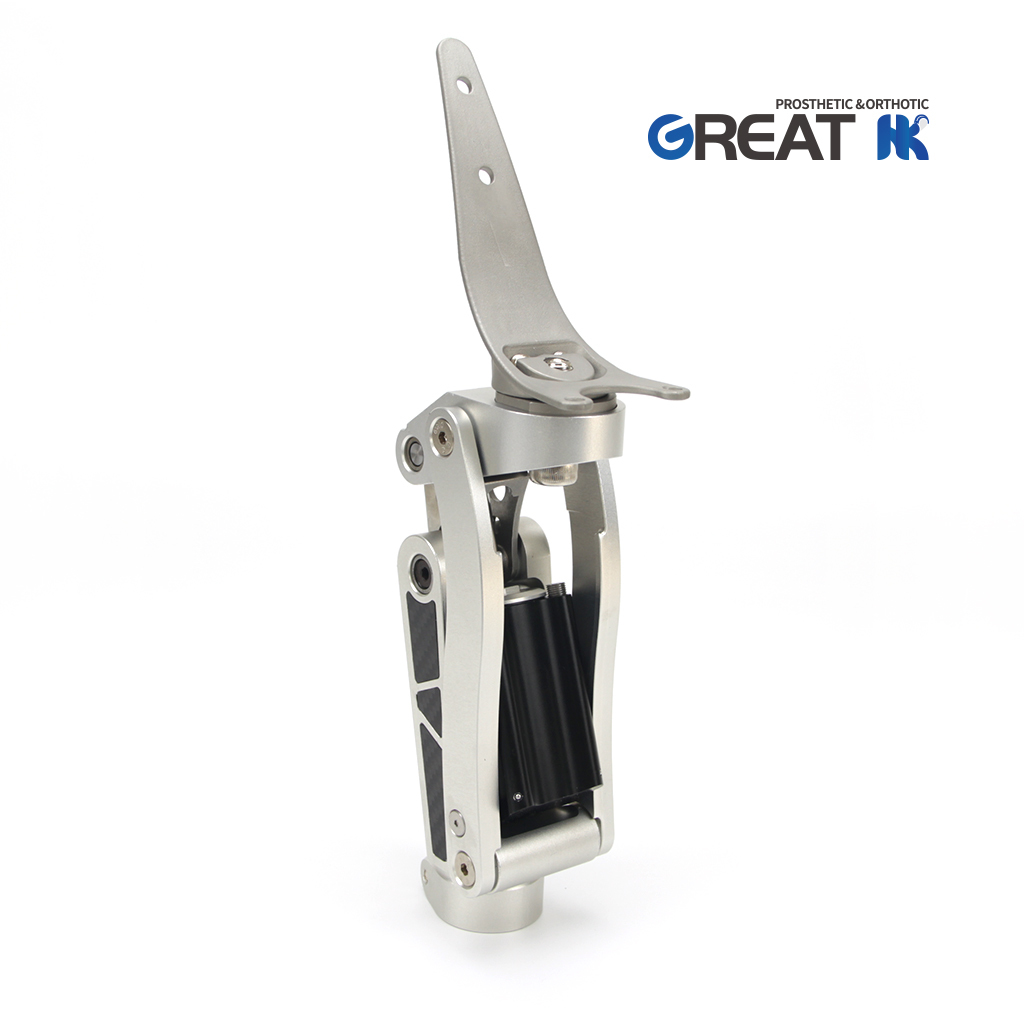

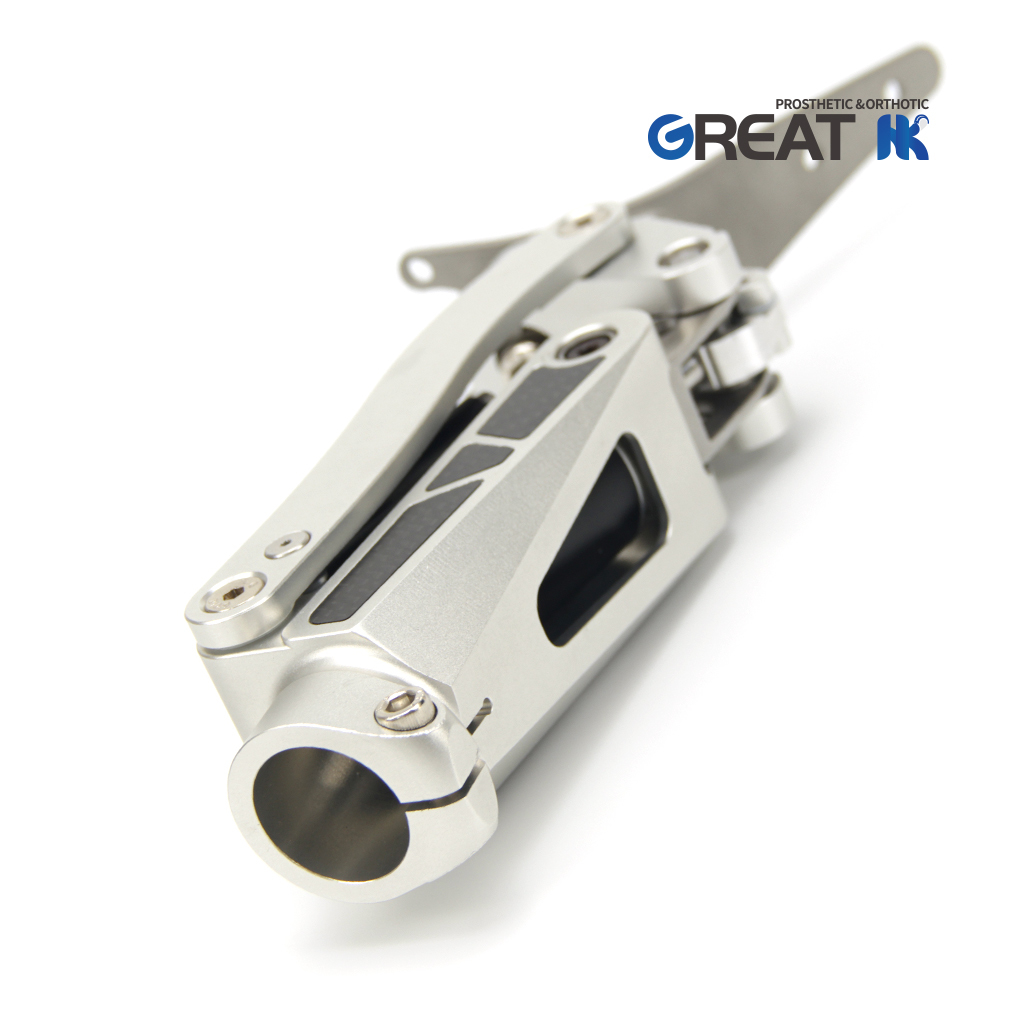

مدل شماره (K15AL) پروتز ژئومتریک قفل مفصل زانو پنوماتیک یک قطعه زانو مکانیکی است که برای سیستم های پروتزی ترانسفیمورال (بالاتر از زانو) طراحی شده است.این مفصل زانو پیشرفته یک مکانیسم قفل ژئومتریک پلی سنتریک را با یک سیستم کنترل سوئیچ پنوماتیک ادغام می کند تا ثبات را در طول مرحله حالت و حرکت صاف را در طول مرحله سوئیچ فراهم کند.

این طراحی به طور قابل توجهی ایمنی کاربر، ثبات راه رفتن و کارایی راه رفتن را بهبود می بخشد، و به افراد قطع عضو امکان می دهد الگوی طبیعی تر راه رفتن را به دست آورند.مفصل زانو به طور خاص برای کاربران پروتز با فعالیت متوسط (سطح حرکت K1-K2) در پیاده روی روزانه و برنامه های توانبخشی طراحی شده است.

اجزای کلیدی و عملکرد

مکانیسم قفل هندسی

زانو از یک سیستم اتصال پلی سنتری (ماکانزم چهار بار یا پنج بار) استفاده می کند که هنگام بارگذاری پروتز یک اثر قفل هندسی ایجاد می کند.ساختار پیوند زانو را ثبات می دهد و از خم شدن ناخواسته جلوگیری می کند، افزایش ایمنی و تعادل.

سیستم کنترل پنوماتیک

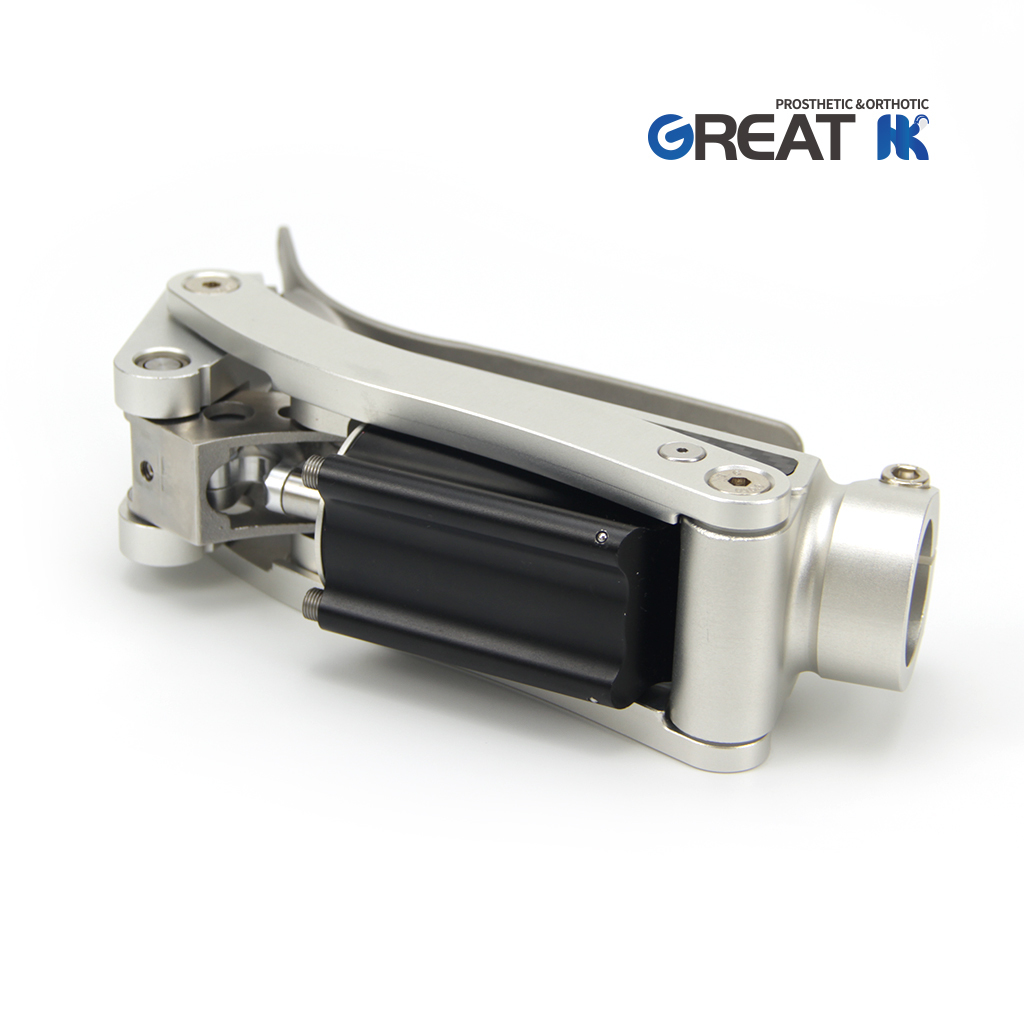

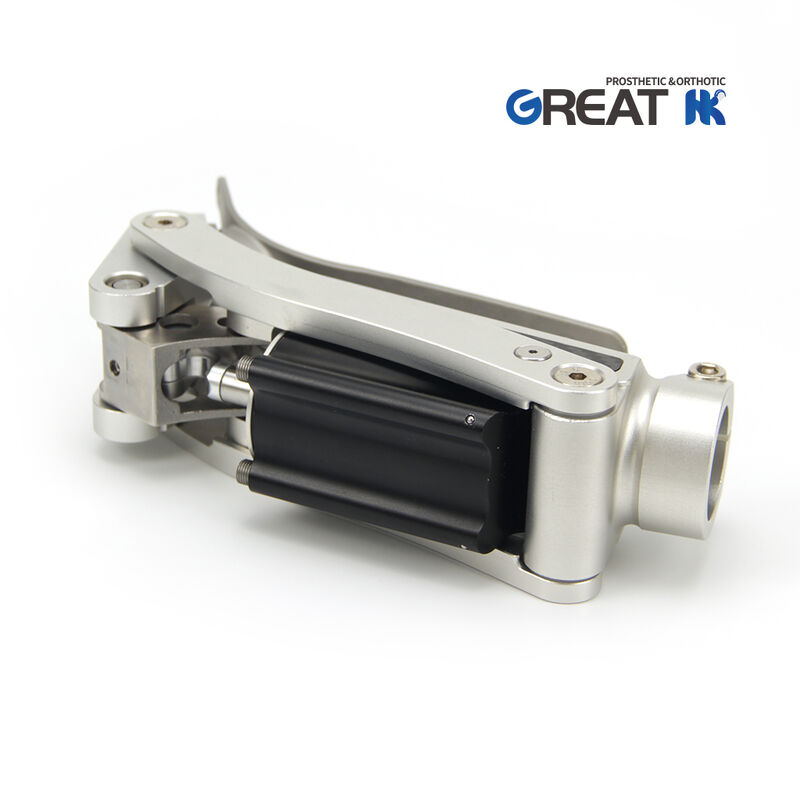

سیلندر پنوماتیک داخلی مقاومت مبتنی بر هوا را برای کنترل خم شدن زانو و گسترش در طول مرحله سوئیچ فراهم می کند. این سیستم سرعت سوئیچ را تنظیم می کند و امکان انعطاف پذیری بیشتر را فراهم می کند.حرکات طبیعی تر پاها.

سیستم اتصال چندمرکی

طراحی پیوند چند محور شبیه سازی میکانیک زیستی مفصل زانو انسان است. این طول موثر اندام را در طول مرحله سوئیچ کوتاه می کند، پاکسازی انگشت را بهبود می بخشد و خطر لغزش را کاهش می دهد.

عملیات مرحله حالت

هنگامی که پا مصنوعی با زمین تماس می گیرد و وزن را تحمل می کند، سیستم اتصال هندسی به طور خودکار یک اثر قفل ایجاد می کند، مفصل زانو را ثبات می دهد و از خم شدن تصادفی جلوگیری می کند.

عملیات فاز سوئیچ

هنگامی که پا مصنوعی زمین را ترک می کند، اثر قفل شدن آزاد می شود. سیستم کنترل پنوماتیک سرعت خم شدن و گسترش زانو را تنظیم می کند تا حرکت روان و کنترل شده سوئیچ را فراهم کند.
